Protection extérieure contre la foudre pour installations photovoltaïques sur des bâtiments commerciaux
Dû aux grandes surfaces et aux structures complexes des bâtiments, un système extérieur de protection contre la foudre est particulièrement important pour les bâtiments industriels et commerciaux. Le système extérieur de protection contre la foudre protège les bâtiments et les modules photovoltaïques contre les coups de foudre directs. Les mesures nécessaires à la réalisation sont décrites dans les normes SN EN 62305-3 et SN 414022.
Dû à leur situation exposée, les installations photovoltaïques sur les toits sont particulièrement vulnérables. Prenez des mesures préventives et évitez les dommages – avec des solutions de protection de DEHN.
Veuillez noter : Les normes SN EN 62305-3 et SN 414022 décrivent les mesures de protection pour les installations d’alimentation électrique photovoltaïques. Pour les bâtiments avec protection extérieure contre la foudre, les normes distinguent entre les cas suivants :
Distance de séparation respectée
Distance de séparation non respectée
819600
HVI light plus Leitung (Trommelware 100 m)
HVI light plus Leitung (hochspannungsfeste, isolierte Ableitung) zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3.
819609
HVI light plus Leitung (abgelängt)
HVI light plus Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird als Bund geliefert.
819645
Anschlussset für HVI light plus
Anschlusselemente zum Abschließen der HVI light plus Leitung an beiden Enden.
819640
Anschlusselement für HVI light plus
Élément de raccordement pour terminer les conducteurs HVI light plus, pour créer la terminaison sur le tube support (embout) ou pour raccorder d’autres pièces de la protection externe contre la foudre ou du système de prise de terre (y compris gaine thermorétractable).
Cet élément de raccordement peut être utilisé pour la pose extérieure sur tube avec des tubes supports HVI light plus.
819674
HVI light plus Leitung im Stützrohr mit Fangspitze | SET
Fangeinrichtung zum Einhalten des Trennungsabstandes. Bestandteile: Stützrohr (GFK/Al) D = 40 mm, l = 2.400 mm, Fangspitze (NIRO) l = 500 mm, HVI light plus vorkonfektioniert für Rohrinnenverlegung.
107390
Dreibeinstativ klappbar
Dreibeinstativ (Ausführung klappbar) für Stützrohre D50 mm mit seitlichem Auslass. Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm.
107399
Adapterset für Drei- und Vierbeinstative
Kit d’adaptateur pour la réduction de diamètre de Ø50 mm à Ø40 mm.
275460
HVI light plus Ex W55 holder
Leitungshalter für die Verlegung der HVI light plus Leitung in explosionsgefährdeten Bereichen der EX-Zone 1 sowie Ex-Zone 21.
819642
Befestigungsset Fangmast D40
Zur Montage der HVI light plus Leitung an Stützrohren mit D40 mm; bestehend aus Anschlussplatte (vierfach) und Befestigungsring mit Schelle für den Endverschluss.
819296
Befestigungsset für HVI light plus, D 40 mm
Set de fixation pour le montage de conducteurs HVI light plus sur des tubes supports HVI light plus, comprenant deux demi-coquilles et une fixation pour câble pour fixer jusqu’à quatre conducteurs HVI light plus dans la zone PRV du tube support.
819297
Befestigungsset für HVI und HVI light plus, D 50 mm
Set de fixation pour le montage de conducteurs HVI long sur des tubes supports, comprenant deux demi-coquilles et une fixation pour câble pour fixer jusqu’à quatre conducteurs HVI dans la zone PRV du tube support.
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
472207
Potentialausgleichsschiene Industrie
Potentialausgleichsschiene Industrie nach DIN EN 62561-1, für den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
819646
Isoliertes Anschlusselement erdseitig
Un élément de raccordement isolant pour terminer le conducteur HVI light plus côté terre.
En utilisant des élément de raccordement isolants, il est possible d’effectuer un test d’isolation sur le conducteur HVI light plus. Cet élément de raccordement isolant peut être utilisé pour le raccordement côté terre du système HVI light plus.
819647
Isoliertes Anschlusselement Rohrinnenverlegung (RIV)
Un élément de raccordement isolant pour terminer le conducteur HVI light plus pour la pose intérieure sur tube.
En utilisant des élément de raccordement isolants, il est possible d’effectuer un test d’isolation sur le conducteur HVI light plus. Cet élément de raccordement isolant peut être utilisé pour la pose intérieure dans les tubes supports Ø40 mm et Ø50 mm.
819648
Isoliertes Anschlusselement Rohraußenverlegung (RAV)
Élément de raccordement pour terminer le conducteur HVI light plus, pour créer la terminaison sur le tube support (embout) ou pour raccorder d’autres pièces de la protection externe contre la foudre (y compris gaine thermorétractable).
Cet élément de raccordement peut être utilisé pour la pose extérieure sur tube avec des tubes supports HVI light plus.
819649
Messpunkt-Klemme
Borne de point de mesure pour l’installation permanente, pour raccorder un appareil de mesure d’isolation des conducteurs HVI light plus et des conducteurs HVI.
597817
Isolierkappe HVI Set
Capuchons isolants pour contrôler l’isolation des lignes isolées à haute tension.
Lot : 5 pièces dans un sac à dos adapté.
Les capuchons isolants permettent d’isoler des éléments de raccordement en toute sécurité afin d’éviter les contacts et les erreurs de mesure.
101110
Punta di captazione comprensiva di due morsetti scanalati
Punta di captazione compresi due morsetti scanalati (campo di serraggio 0,7-8 mm) per la protezione da scariche dirette p.es di campi FV oppure pensiline fotovoltaiche.
840018
Tondo DEHNalu
Tondo DEHNalu secondo CEI EN 62561-2 per l'impiego in impianti parafulmine come captatore, calata o per sistemi equipotenziali. Esecuzione semirigida.
105710
Aste di captazione telescopiche indipendenti
Aste di captazione telescopiche indipendenti con tripode ripiegabile in acciaio inox. Per la protezione di grandi strutture installate su tetto, con adattamento all’inclinazione del tetto fino a max 10°.
102340
Zoccolo in cemento
Zoccolo in cemento per aste di captazione, per la protezione di piccole costruzioni su tetti piani e per il fissaggio di distanziatori ad es. per anelli perimetrali separati, oppure per aste di captazione indipendenti con treppiede (solo con peso di 17 kg).
390050
Morsetto MV
Morsetto di collegamento multiuso secondo CEI EN 62561-1, per l'applicazione universale per connessioni a croce, a "T" e parallele di conduttori tondi. Esecuzione componibile con vite a testa esagonale e filetto nella parte inferiore.
365010
Morsetto scanalato
Morsetto scanalato secondo CEI EN 62561-1 per il collegamento di conduttori tondi con scanalature. Esecuzione con doppio cavallotto di fissaggio, posa del conduttore longitudinale o trasversale.
274160
Staffa portafilo DEHNhold
Staffa portafilo DEHNhold con cavallotto a fessura per il fissaggio di conduttori piatti. Utilizzabile per diversi materiali ad es. Al, INOX, Fe/tZn e Cu, posa fisa del conduttore. Esecuzione con filetto interno, premontata con vite, zoccolo in materiale plastico e tassello.
104905
Asta di adduzione a terra
Asta di adduzione a terra secondo CEI EN 62561-2 per il collegamento delle calate all'impianto di terra. Esecuzione bombata su entrambi i lati.
459119
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo CEI EN 62561-1 per il collegamento della calata con l’adduzione a terra. Esecuzione con piastra intermedia per asta dia dduzione a terra Td 16 mm.
319219
Morsetto a croce
Morsetto a croce secondo CEI EN 62561-1 per collegamenti fuori e sotto terra di conduttori tondi e piatti con aste di adduzione a terra e aste di captazione. Esecuzione con piastra intermedia e viti M8.
253050
Staffa portafilo per tetti piani
Staffa portafilo per tetti con fissaggio doppio del conduttore tipo FB2, per il fissaggio di conduttori tondi con posa libera del conduttore su tetti piani.
540250
Morsetti di messa a terra UNI
Morsetto di messa a terra conforme alla norma DIN EN 62561-1, per l'integrazione di sistemi di montaggio, ad es. di impianti FV, nel collegamento equipotenziale funzionale/messa a terra funzionale (colore del conduttore ev. nero) e collegamento equipotenziale antifulmine a norma DIN EN 62305-3 (VDE 0185-305-3).
365250
Morsetto di sezionamento UNI
Morsetto di sezionamento UNI secondo la norma CEI EN 62561-1, per l'integrazione di sitemi di montaggio ad es. di impianti fotovoltaici in sistemi equipotenziali e di messa a terra di funzionalità (colore del cavo per lo più nero) e per sistemi equipotenziali per la protezione di corrente da fulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Protection contre la foudre pour les installations photovoltaïques : Distance de séparation respectée
Les modules photovoltaïques doivent être disposés dans la zone de protection du dispositif de capture séparé – en respectant la distance de séparation « s ». En principe, il faut privilégier un système de protection contre la foudre qui, alors que les distances de séparation sont respectées, n’a aucune liaison directe au système d’alimentation photovoltaïque.
Pour ceci, il est recommandé d’utiliser le câble HVI vérifiable de DEHN. Le conducteur de descente haute tension HVI light plus permet de respecter une distance de séparation équivalente s ≤ 60 cm (air), tout en permettant d’utiliser la surface du toit de manière optimale.

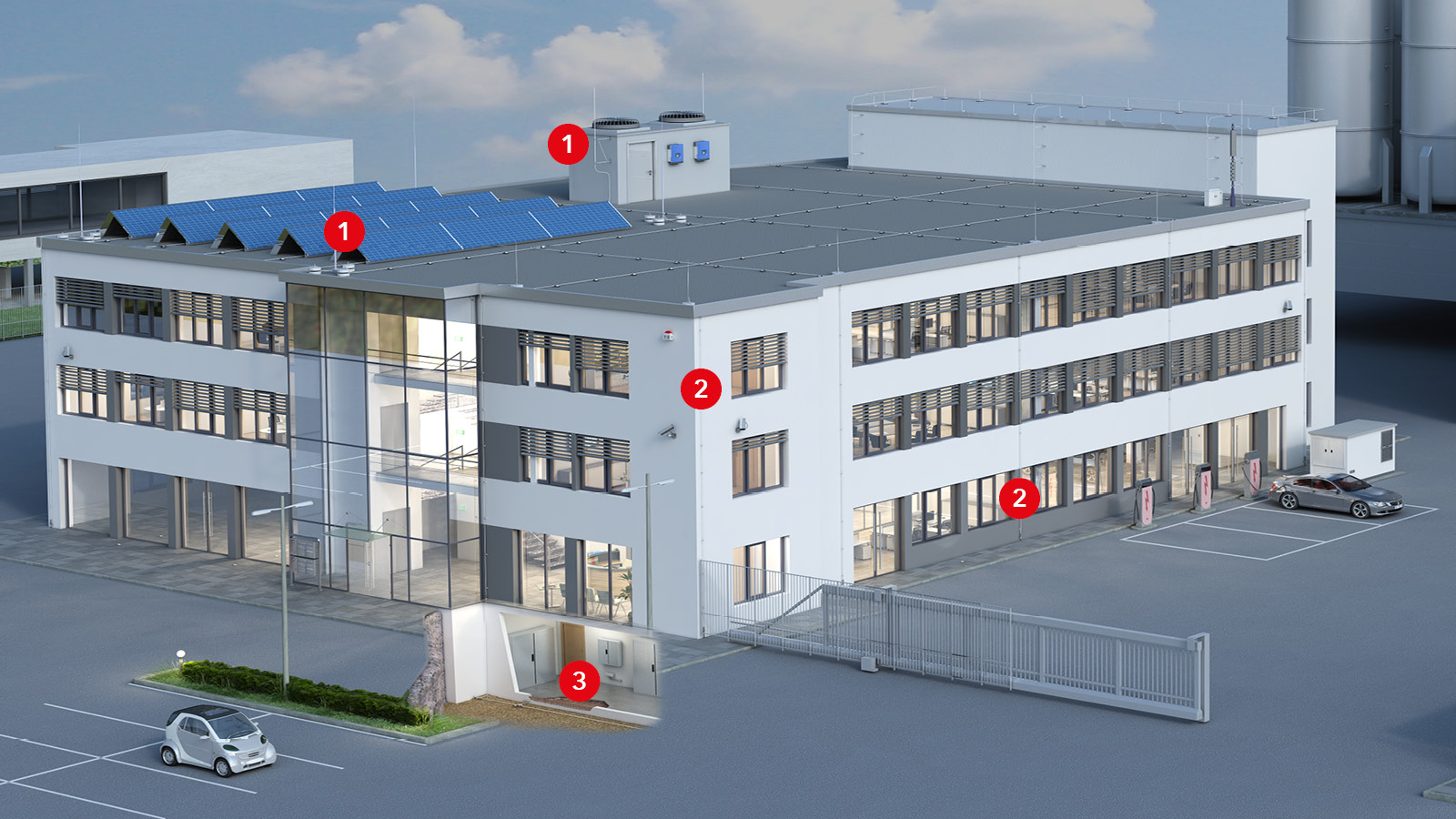

Protection contre la foudre pour les installations photovoltaïques : Distance de séparation non respectée
Si la distance de séparation (s) calculée conformément aux normes SN EN 62305-3 et SN 414022 ne peut pas être respectée, par ex. sur un toit en métal, il faut réaliser une liaison équipotentielle de protection contre la foudre.
Protection contre la foudre HVI de DEHN
Avec des installations de protection extérieure contre la foudre conventionnelles, le respect des distances de séparation prescrites est souvent difficile. Les contraintes d’espace et la situation architecturale peuvent constituer des défis. La solution : un système de protection contre la foudre HVI. Selon la variante HVI, la structure spéciale du conducteur HVI permet de respecter des distances de séparation équivalentes de 45 cm à 90 cm (air) par rapport aux installations métalliques du bâtiment mises à la terre. Toutes les variantes d’installation sont testées selon la norme DIN IEC/TS 62561-8.
Informations sur la protection contre la foudre HVITéléchargements
