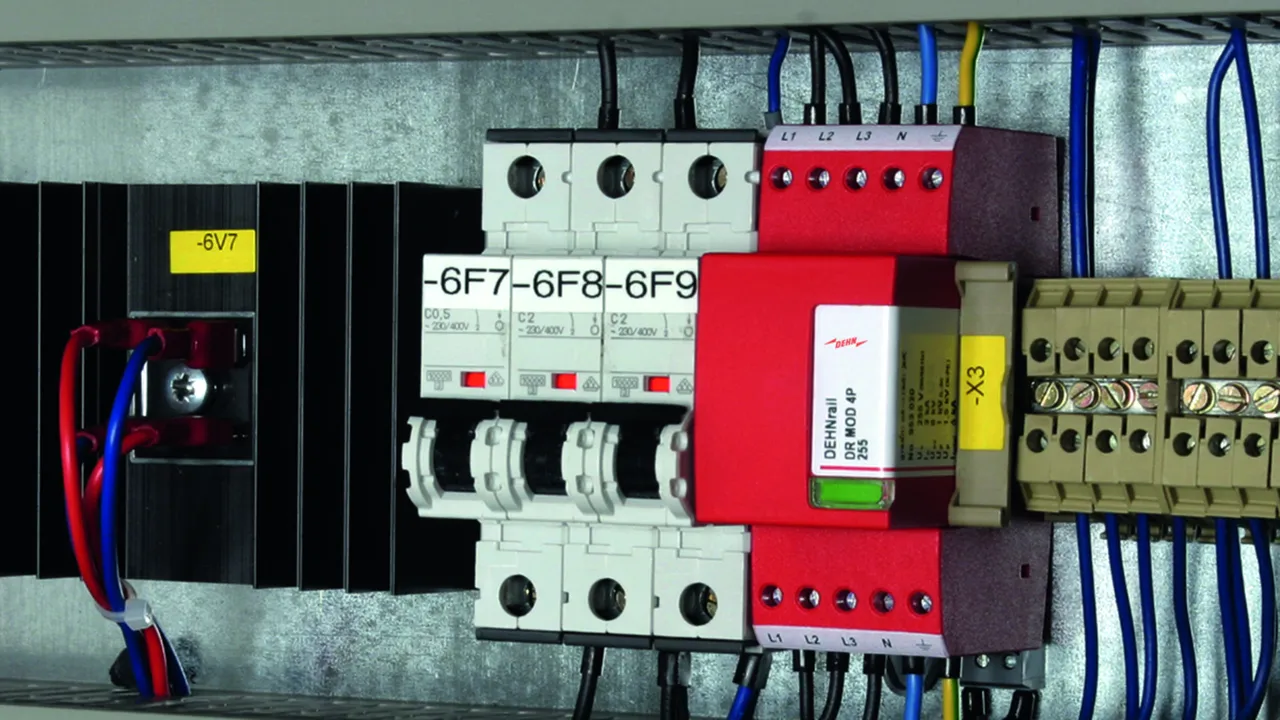

DEHNrail modular, mehrpolig

Vierpoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul
Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristor- / Funkenstreckenkombination
Energetisch koordiniert innerhalb der Red/Line-Produktfamilie
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste
Nennlaststrom 25 A
Vibrations- und schockgeprüft nach EN 60068-2

Details

DEHNrail M 4P ... (FM)

Vierpoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul für 230 / 400 V Systeme; in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Products

Part No. 953400 DR M 4P 255

GTIN 4013364115767, Customs tariff No. (EU): 85363030, Gross weight: 168.20 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNrail M 4P 255
4-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 2TE, Defektanzeige
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255/440 V ac
Gesamtableitstoßstrom: 8 kA
Schutzpegel (L-N): <= 1 kV
Max. netzseitiger Überstromschutz:
25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 4P 255
Art.-Nr.: 953400
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gL/gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE

Product 953400 was added to Notepad.

Go to Notepad

Product 953400 was added to the cart.

Go to Web-Shop

Part No. 953405 DR M 4P 255 FM

GTIN 4013364115774, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNrail M 4P 255 FM
4-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 2TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255/440 V ac
Gesamtableitstoßstrom: 8 kA
Schutzpegel (L-N): <= 1 kV
Max. netzseitiger Überstromschutz:
25 A gG oder B 25 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 4P 255 FM
Art.-Nr.: 953405
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennlaststrom AC (I_L )	25 A
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	25 A gG oder B 25 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gL/gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	KEMA, VDE
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 953405 was added to Notepad.

Go to Notepad

Product 953405 was added to the cart.

Go to Web-Shop

DEHNrail M 4P SN1872 FM

Vierpoliger Überspannungs-Ableiter bestehend aus Basiselement und gestecktem Schutzmodul; mit potentialfreiem Fernmeldekontakt. Einsatz in Anlagen mit Absicherung bis 32 A möglich.

1 Product

Part No. 953406 DR M 4P 255 SN1872 FM

GTIN 4013364353060, Customs tariff No. (EU): 85363030, Gross weight: 171.90 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNrail DR M 4P 255 SN1872 FM
4-poliger, modularer, steckbarer Überspannungs-Ableiter
zum Schutz von Endgeräten der Industrieelektronik
Breite 2TE, Defektanzeige
mit Fernmeldekontakt
Ableiter Typ 3 nach EN 61643-11
Höchste Dauerspannung: 255/440 V ac
Gesamtableitstoßstrom: 8 kA
Schutzpegel (L-N): <= 1 kV
Max. netzseitiger Überstromschutz:
32 A gG oder B 32 A
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DR M 4P 255 SN1872 FM
Art.-Nr.: 953406
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 / 440 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	3 kA
Gesamtableitstoßstrom (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombinierter Stoß (U_OC )	6 kV
Kombinierter Stoß [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	32 A gG oder B 32 A
Kurzschlussfestigkeit bei netzseitigem Überstromschutz mit 25 A gL/gG (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms. – sicherer Ausfall
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	0,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	4 mm²ein- / 2,5 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
