DEHNflex

Zweipoliger Überspannungsschutz mit Überwachungseinrichtung und Abtrennvorrichtung
Erhöhte Sicherheit durch verwechslungssichere Y-Schutzbeschaltung
Akustische Defektanzeige
Kompakte Bauform

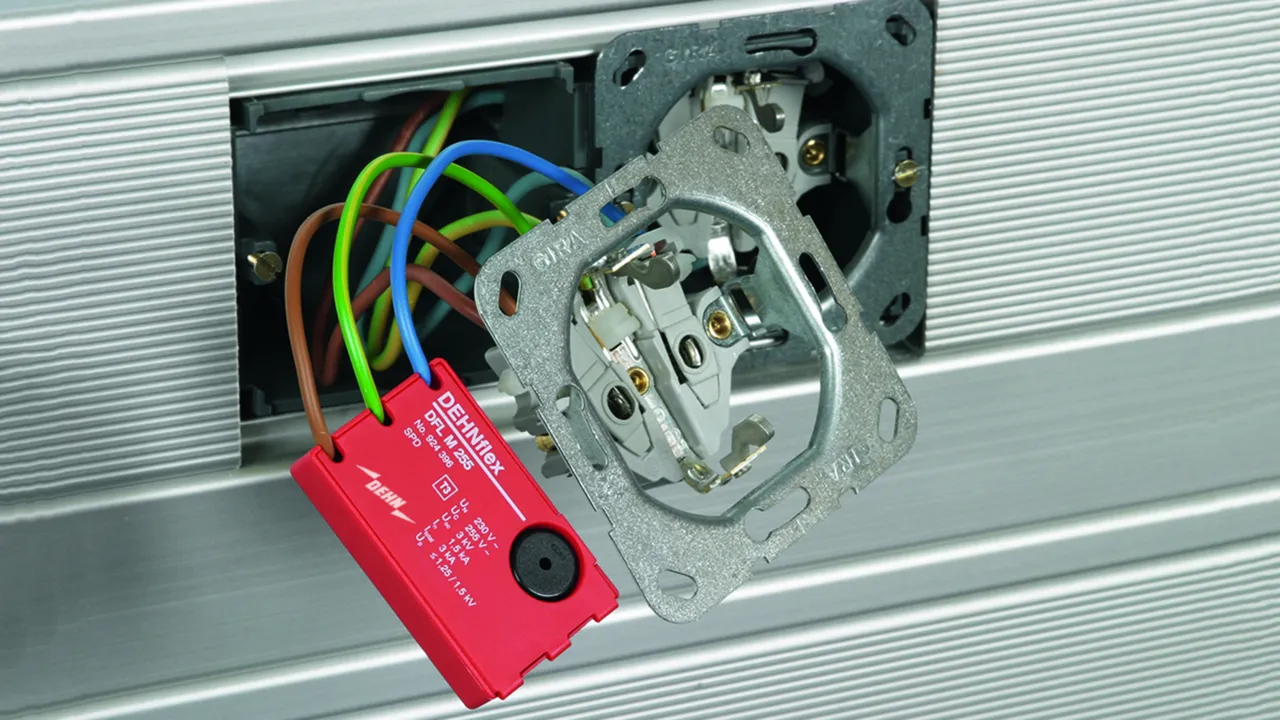

Zum Einsatz in Unterflursystemen, Kabelkanäle und Geräteeinbaudosen

Details

DEHNflex M

Überspannungs-Ableiter für einphasige 230 V- TT- und TN-Systeme für alle Installationssysteme der Endgeräteebene; kompakte Abmessungen.

1 Product

Part No. 924396 DFL M 255

GTIN 4013364091016, Customs tariff No. (EU): 85363010, Gross weight: 34.51 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNflex M 255
2-poliger Überspannungs-Ableiter für alle
Installationssysteme der 230 V-Endgeräte
sehr kompakte Abmessungen
Ableiter Typ 3 nach EN 61643-11
zum Einsatz in Geräteeinbaudosen und in Kabelkanälen
Akustische Defektanzeige
Höchste Dauerspannung: 255 V ac
Schutzpegel: <= 1,5 kV
Gesamtableitstoßstrom: 3 kA
Max. netzseitiger Überstromschutz: 32 A gG oder B/C 32 A
Energetische Koordination nach DIN EN 62 305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DFL M 255
Art.-Nr.: 924396
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	1,5 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	3 kA
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. netzseitiger Überstromschutz	B 16 A
Defektanzeige	Hupe ein
Einbaumaße	30 x 50 x 11 mm

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 3 / Class III
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	1,5 kA
Gesamtableitstoßstrom (8/20 µs) [L+N-PE] (I_total )	3 kA
Kombinierter Stoß (U_OC )	3 kV
Kombinierter Stoß [L+N-PE] (U_OC_total )	6 kV
Schutzpegel [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 A
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	1 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Defektanzeige	Hupe ein
Anzahl der Ports	1
Betriebstemperaturbereich (T_U )	-25 °C ... +40 °C
Anschlusslitzen [L, N]	1 mm²,Länge 114 mm
Anschlusslitzen [PE]	1 mm²,Länge 124 mm
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-2
Einbauort	Innenraum
Schutzart im eingebauten Zustand	IP 20
Einbaumaße	30 x 50 x 11 mm
