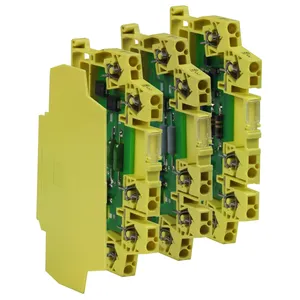

DEHNconnect RK

Minimale Einbaubreite (nur 6 mm)

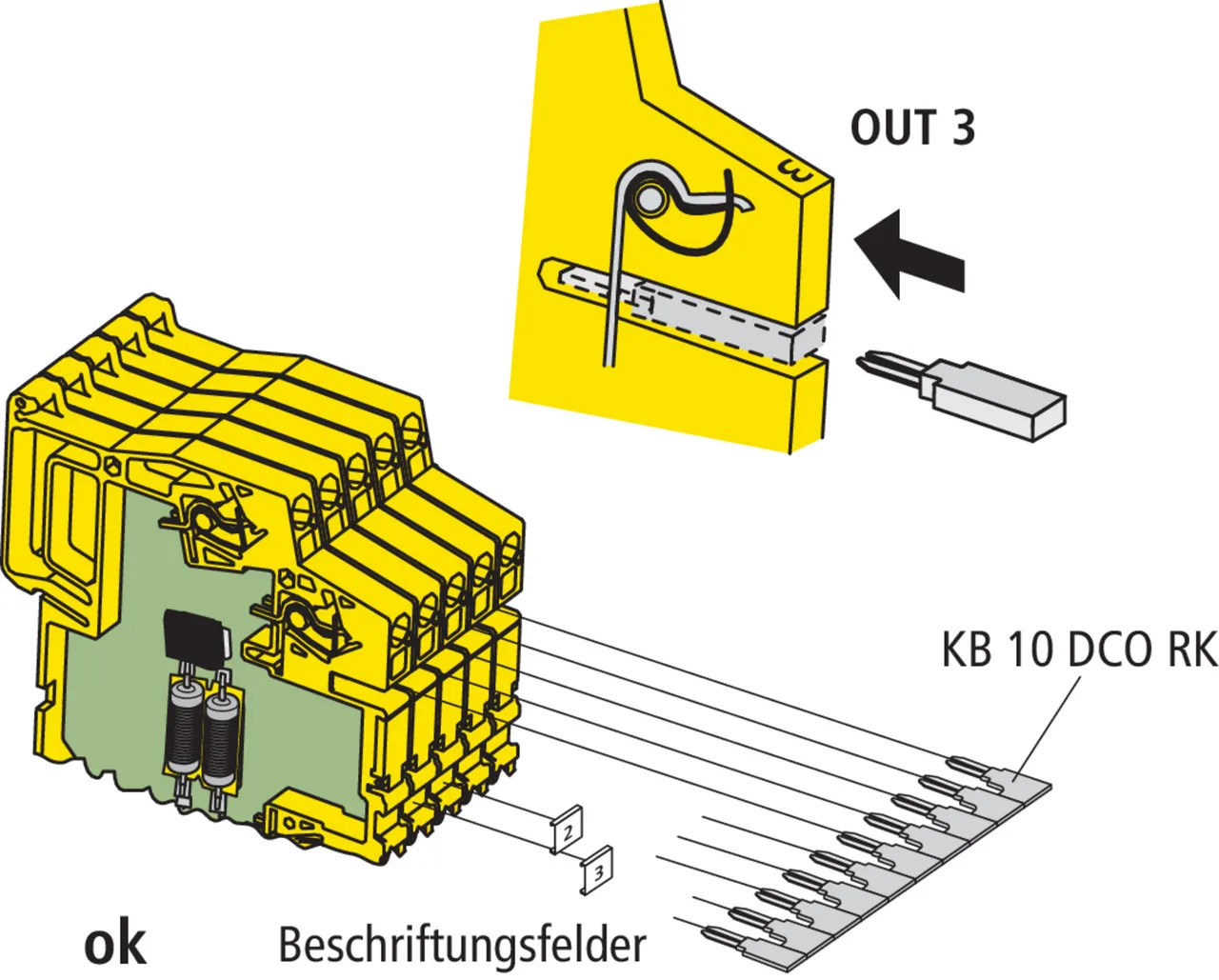

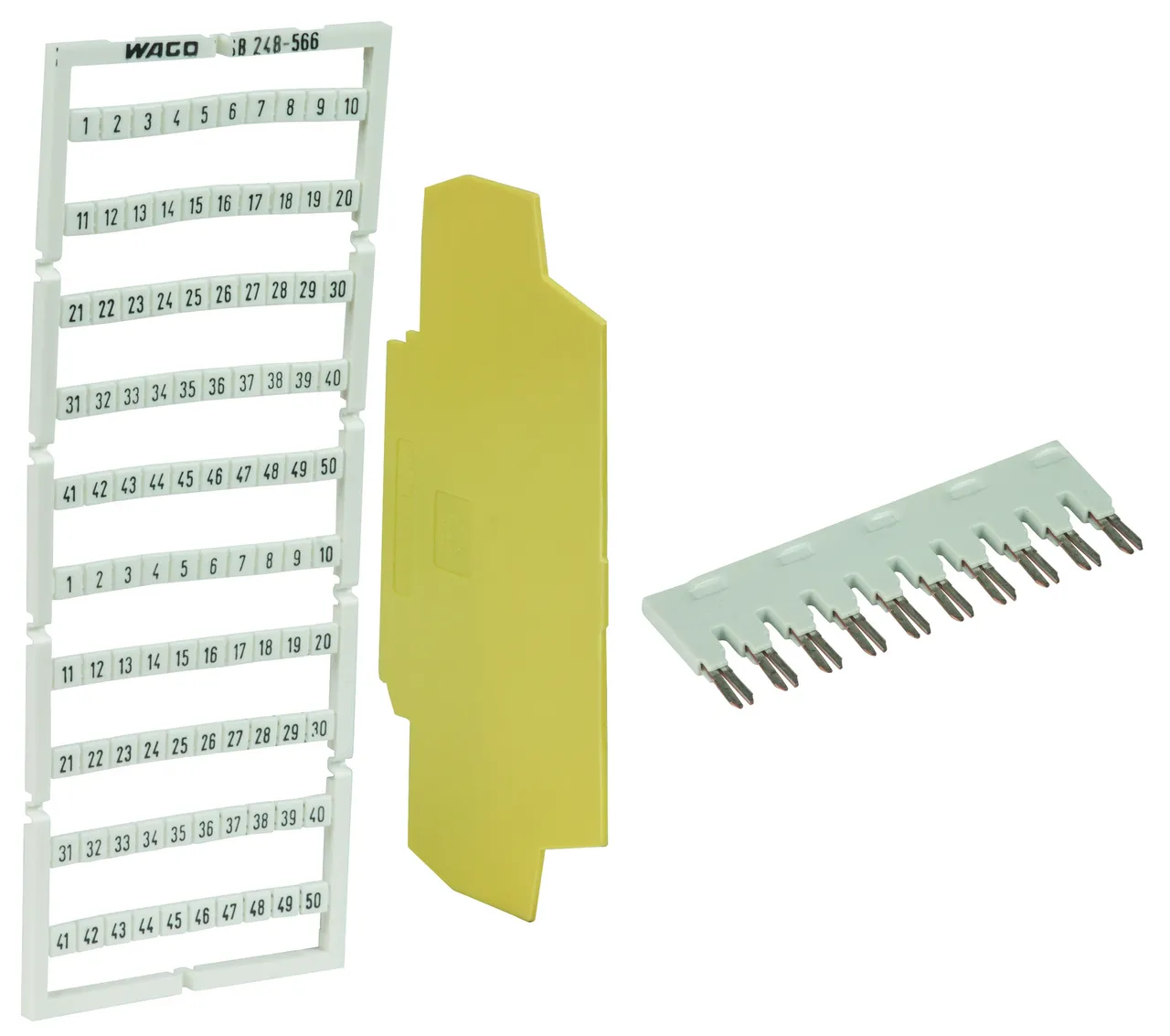

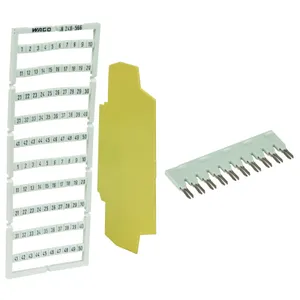

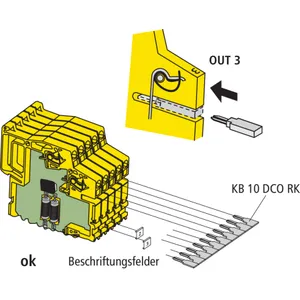

Beschleunigte Installation durch Kammbrücker (Zubehör)
Zugfeder-Anschlusstechnik

Details

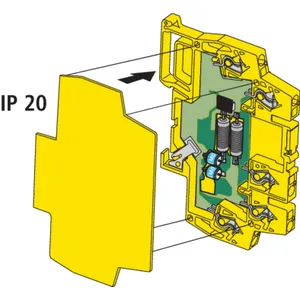

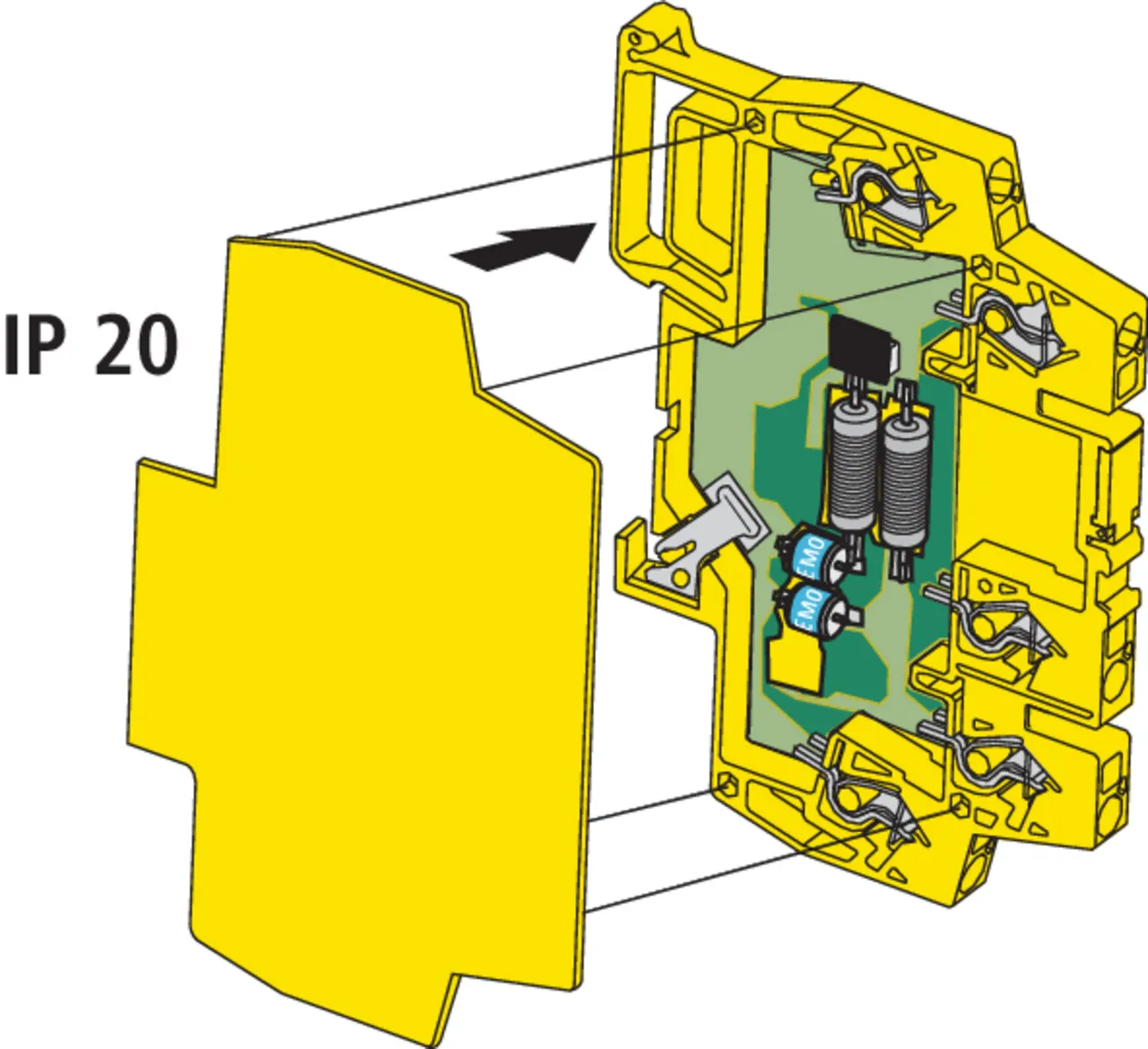

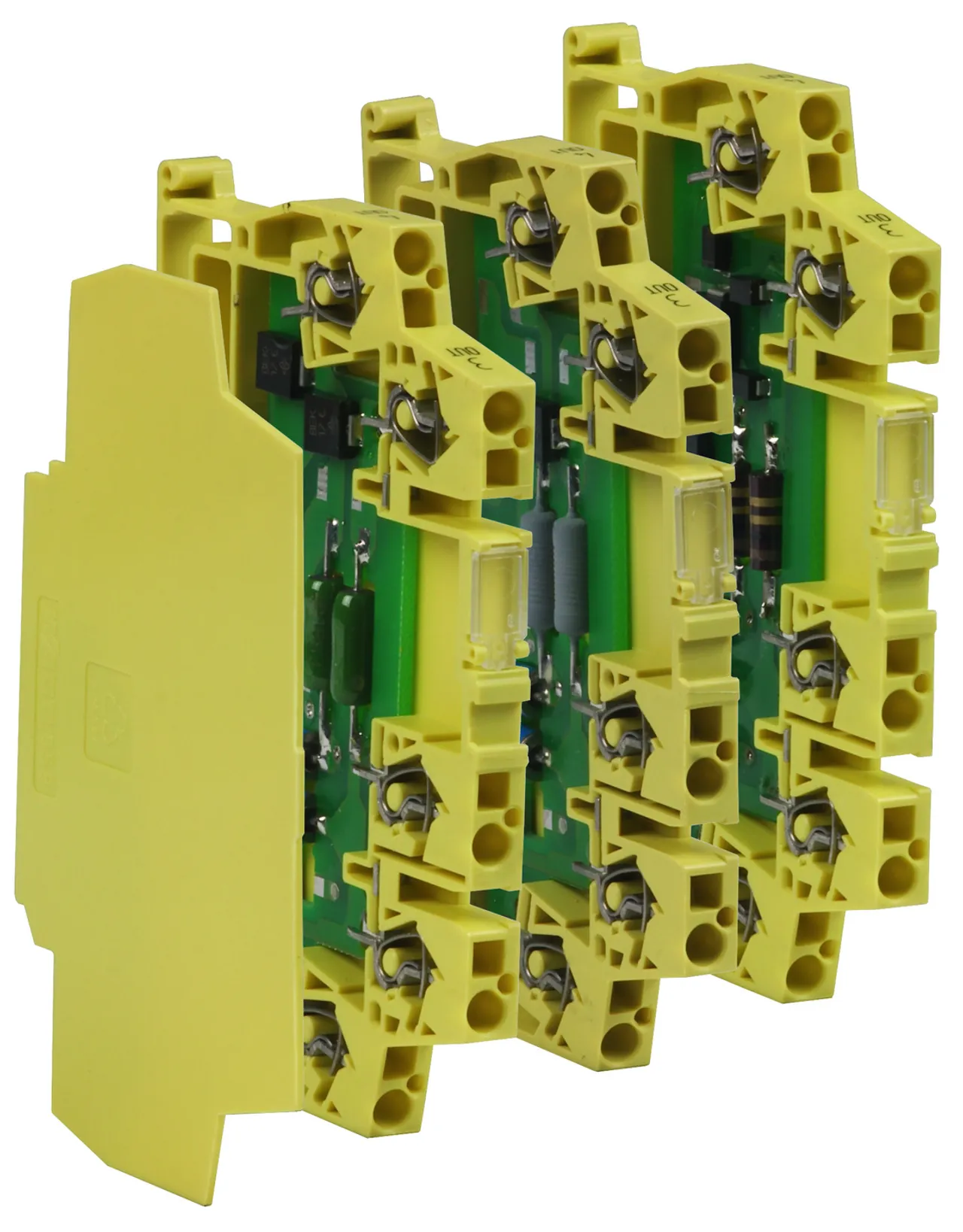

lorem ipsum — DCO RK mit Abschlussdeckel

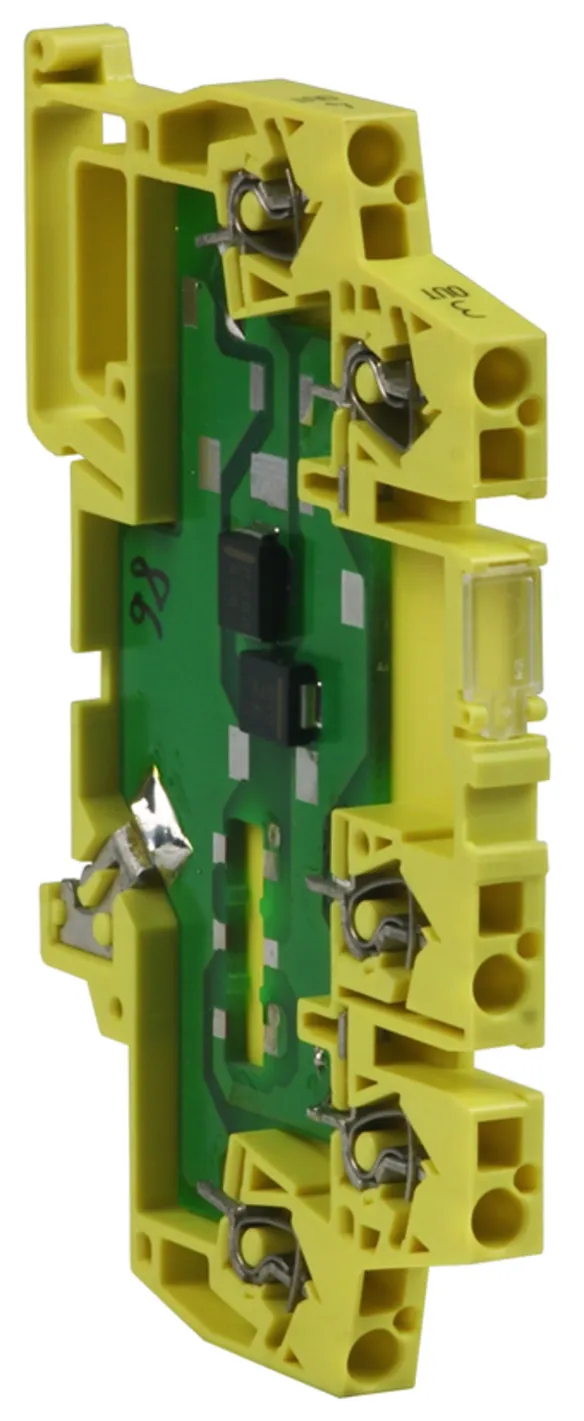

DCO RK D

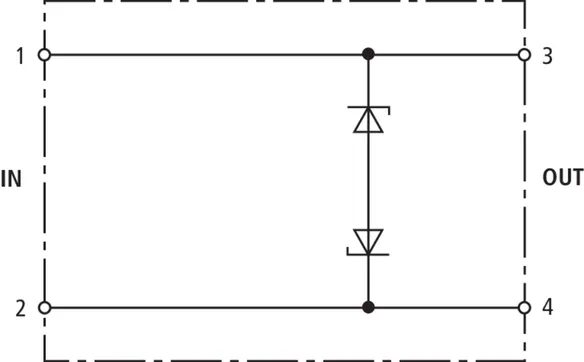

Überspannungsschutz mit leistungsfähigen Dioden zwischen den Signaladern für Ausgangs-Digitalbaugruppen von SIEMENS-SPS S7-300 (laborgeprüft). Mit der Klemme kann ein erhöhter EMV-Schutz realisiert werden. Keine Verbindung zu PG.

1 Product

Part No. 919986 DCO RK D 5 24

GTIN 4013364092990, Customs tariff No. (EU): 85363010, Gross weight: 42.00 g, PU: 1.00 Stk.

Images

Additional information

Überspannungs-Ableiter-Schutzklemme
der Ableiterklasse Type 4 / P1
DEHNconnect RK, geprüft nach
EN 61643-21 und energetisch
koordinierbar nach IEC 61643-22
zum Schutz von Ausgangsdigital-
baugruppen der Siemens SPS S7,

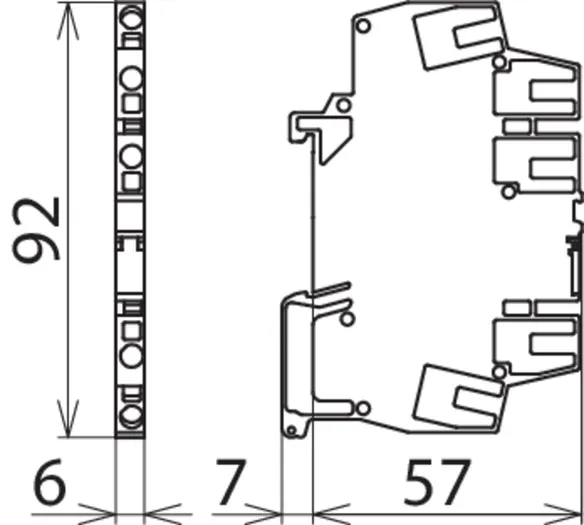

Klemme 2-polig und 6 mm breit
mit Zugfedertechnik
Höchste Dauerspannung DC: + 30 V / - 6 V
Nennstrom: 10 A

Fabrikat: DEHN
Typ: DCO RK D 5 24
Art.-Nr.: 919986
oder gleichwertig.

Certificates

Technical data

Ableiterklasse	[
Höchste Dauerspannung DC (U_C )	+ 30 V / - 6 V
Nennstrom (I_L )	10 A
C1 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	0,3 kA
*⁾ Details siehe: www.dehn.de/de/sil/

Ableiterklasse	[
Nennspannung (U_N )	+ 24 V / - 5 V
Höchste Dauerspannung DC (U_C )	+ 30 V / - 6 V
Nennstrom (I_L )	10 A
C1 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	0,3 kA
C1 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	0,3 kA
Schutzpegel Ad-Ad bei I_nC1 (U_P )	≤ 70 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 45 V
Grenzfrequenz Ad-Ad (f_G )	3,5 MHz
Kapazität Ad-Ad (C)	≤ 2 nF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Schutzart	IP 00, mit Deckel IP 20
Montage auf	35 mm Hutschiene nach EN 60715
Anschluss Eingang / Ausgang	Feder / Feder
Anschlussquerschnitt eindrähtig	0,08-2,5 mm²
Anschlussquerschnitt feindrähtig	0,08-2,5 mm²
Gehäusewerkstoff	Polyamid PA 6.6
Farbe	gelb
Prüfnormen	IEC 61643-21 / EN 61643-21
*⁾ Details siehe: www.dehn.de/de/sil/
