??store.product.number.short_de?? 990401 SBKW 3/DH-I-0

??store.product.gtin_de?? 4013364537255, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

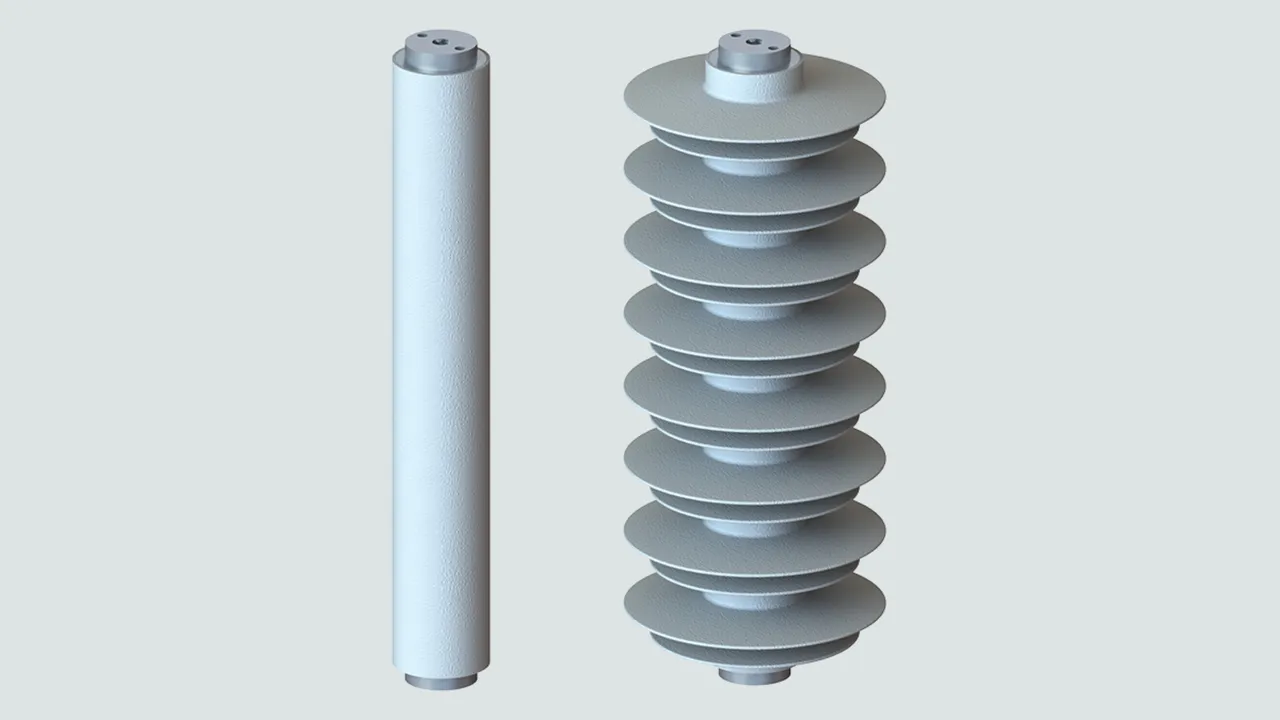

Scaricatore di media tensione SBKW 3/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I-0
Art.: 990401
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	3 kV
Tensione continuativa AC (U_c )	2,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	8,0 kV
Altezza (h)	120 mm
Linea di fuga (min.)	103 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	3 kV
Tensione continuativa AC (U_c )	2,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	3,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	3,2 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	6,1 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	6,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	39 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	60 kV
Altezza (h)	120 mm
Linea di fuga (min.)	103 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990402 SBKW 6/DH-I-0

??store.product.gtin_de?? 4013364537330, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 6/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I-0
Art.: 990402
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	6 kV
Tensione continuativa AC (U_c )	4,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	16,1 kV
Altezza (h)	164 mm
Linea di fuga (min.)	147 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	6 kV
Tensione continuativa AC (U_c )	4,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	6,7 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	6,4 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	12,3 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	13,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	55 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	86 kV
Altezza (h)	164 mm
Linea di fuga (min.)	147 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990403 SBKW 9/DH-I-0

??store.product.gtin_de?? 4013364537323, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 9/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I-0
Art.: 990403
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	9 kV
Tensione continuativa AC (U_c )	7,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	24,1 kV
Altezza (h)	164 mm
Linea di fuga (min.)	147 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	9 kV
Tensione continuativa AC (U_c )	7,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	10,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	9,5 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	18,4 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	20,7 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	55 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	86 kV
Altezza (h)	164 mm
Linea di fuga (min.)	147 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990404 SBKW 12/DH-I-0

??store.product.gtin_de?? 4013364537347, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 12/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I-0
Art.: 990404
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	12 kV
Tensione continuativa AC (U_c )	9,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	32,1 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	12 kV
Tensione continuativa AC (U_c )	9,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	13,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	12,7 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	14,5 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	27,5 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	71 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	111 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990405 SBKW 15/DH-I-0

??store.product.gtin_de?? 4013364537354, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 15/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I-0
Art.: 990405
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	15 kV
Tensione continuativa AC (U_c )	12,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	40,0 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	15 kV
Tensione continuativa AC (U_c )	12,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	16,7 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	15,9 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	30,6 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	34,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	71 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	111 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990406 SBKW 18/DH-I-0

??store.product.gtin_de?? 4013364537378, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 18/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I-0
Art.: 990406
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	18 kV
Tensione continuativa AC (U_c )	14,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	48,2 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	18 kV
Tensione continuativa AC (U_c )	14,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	20,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	19,0 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	36,9 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	41,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	71 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	111 kV
Altezza (h)	208 mm
Linea di fuga (min.)	191 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990407 SBKW 21/DH-I-0

??store.product.gtin_de?? 4013364537385, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 21/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 6,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I-0
Art.: 990407
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	21 kV
Tensione continuativa AC (U_c )	16,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	56,2 kV
Altezza (h)	252 mm
Linea di fuga (min.)	235 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	21 kV
Tensione continuativa AC (U_c )	16,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	23,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	22,3 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	43,0 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	48,2 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	87 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	137 kV
Altezza (h)	252 mm
Linea di fuga (min.)	235 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990408 SBKW 24/DH-I-0

??store.product.gtin_de?? 4013364537408, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 24/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I-0
Art.: 990408
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	24 kV
Tensione continuativa AC (U_c )	19,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	64,2 kV
Altezza (h)	252 mm
Linea di fuga (min.)	235 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	24 kV
Tensione continuativa AC (U_c )	19,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	26,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	25,4 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	49,1 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	55,0 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	87 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	137 kV
Altezza (h)	252 mm
Linea di fuga (min.)	235 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990409 SBKW 27/DH-I-0

??store.product.gtin_de?? 4013364537415, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 27/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I-0
Art.: 990409
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	27 kV
Tensione continuativa AC (U_c )	21,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	72,2 kV
Altezza (h)	296 mm
Linea di fuga (min.)	279 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	27 kV
Tensione continuativa AC (U_c )	21,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	30,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	28,6 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	55,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	61,9 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	102 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	163 kV
Altezza (h)	296 mm
Linea di fuga (min.)	279 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990410 SBKW 30/DH-I-0

??store.product.gtin_de?? 4013364537422, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 30/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I-0
Art.: 990410
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	30 kV
Tensione continuativa AC (U_c )	24,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	80,0 kV
Altezza (h)	296 mm
Linea di fuga (min.)	279 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	30 kV
Tensione continuativa AC (U_c )	24,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	33,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	31,8 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	61,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	68,6 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	102 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	163 kV
Altezza (h)	296 mm
Linea di fuga (min.)	279 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990412 SBKW 33/DH-I-0

??store.product.gtin_de?? 4013364537446, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 33/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I-0
Art.: 990412
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	33 kV
Tensione continuativa AC (U_c )	26,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	88,0 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	33 kV
Tensione continuativa AC (U_c )	26,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	36,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	35,0 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	67,3 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	75,4 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	117 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	188 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990413 SBKW 36/DH-I-0

??store.product.gtin_de?? 4013364537453, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 36/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I-0
Art.: 990413
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	36 kV
Tensione continuativa AC (U_c )	28,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	96,3 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	36 kV
Tensione continuativa AC (U_c )	28,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	40,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	38,2 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	73,7 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	82,5 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	117 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	188 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990414 SBKW 39/DH-I-0

??store.product.gtin_de?? 4013364537477, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 39/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I-0
Art.: 990414
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	39 kV
Tensione continuativa AC (U_c )	31,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	104,3 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	39 kV
Tensione continuativa AC (U_c )	31,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	43,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	41,3 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	79,8 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	89,4 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	117 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	188 kV
Altezza (h)	340 mm
Linea di fuga (min.)	323 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990415 SBKW 42/DH-I-0

??store.product.gtin_de?? 4013364537484, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 42/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I-0
Art.: 990415
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	42 kV
Tensione continuativa AC (U_c )	33,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	112,4 kV
Altezza (h)	384 mm
Linea di fuga (min.)	367 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	42 kV
Tensione continuativa AC (U_c )	33,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	46,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	44,5 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	86,0 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	96,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	131 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	214 kV
Altezza (h)	384 mm
Linea di fuga (min.)	367 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990416 SBKW 45/DH-I-0

??store.product.gtin_de?? 4013364537491, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 45/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I-0
Art.: 990416
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	45 kV
Tensione continuativa AC (U_c )	36,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	120,0 kV
Altezza (h)	384 mm
Linea di fuga (min.)	367 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	45 kV
Tensione continuativa AC (U_c )	36,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	50,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	47,7 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	91,8 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	102,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	131 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	214 kV
Altezza (h)	384 mm
Linea di fuga (min.)	367 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990417 SBKW 48/DH-I-0

??store.product.gtin_de?? 4013364537514, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 48/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I-0
Art.: 990417
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	48 kV
Tensione continuativa AC (U_c )	38,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	128,4 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	48 kV
Tensione continuativa AC (U_c )	38,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	53,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	50,9 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	98,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	110,0 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	145 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990418 SBKW 51/DH-I-0

??store.product.gtin_de?? 4013364537538, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 51/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I-0
Art.: 990418
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	51 kV
Tensione continuativa AC (U_c )	41 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	137 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	51 kV
Tensione continuativa AC (U_c )	41 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	57 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	54 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	148 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	126 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	137 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	151 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	173 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	104 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	108 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	113 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	117 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	145 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990419 SBKW 54/DH-I-0

??store.product.gtin_de?? 4013364537545, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 54/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I-0
Art.: 990419
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	54 kV
Tensione continuativa AC (U_c )	43 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	145 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	54 kV
Tensione continuativa AC (U_c )	43 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	60 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	57 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	157 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	133 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	145 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	159 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	184 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	111 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	114 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	120 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	124 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	145 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	411 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990421 SBKW 60/DH-I-0

??store.product.gtin_de?? 4013364537569, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 60/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I-0
Art.: 990421
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	60 kV
Tensione continuativa AC (U_c )	48 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	160 kV
Altezza (h)	470 mm
Linea di fuga (min.)	453 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	60 kV
Tensione continuativa AC (U_c )	48 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	67 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	64 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	174 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	147 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	160 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	176 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	203 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	122 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	127 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	133 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	137 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (asciutto) (U_PFWL )	159 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	164 kV
Altezza (h)	470 mm
Linea di fuga (min.)	453 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990501 SBKW 3/DH-I

??store.product.gtin_de?? 4013364537613, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 3/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I
Art.: 990501
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	3 kV
Tensione continuativa AC (U_c )	2,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	8,0 kV
Altezza (h)	120 mm
Linea di fuga (min.)	387 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	3 kV
Tensione continuativa AC (U_c )	2,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	3,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	3,2 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	8,7 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	7,4 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	8,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	8,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	10,2 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	6,1 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	6,3 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	6,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	6,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	53 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	88 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	87 kV
Altezza (h)	120 mm
Linea di fuga (min.)	387 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990502 SBKW 6/DH-I

??store.product.gtin_de?? 4013364537620, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 6/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I
Art.: 990502
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	6 kV
Tensione continuativa AC (U_c )	4,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	16,1 kV
Altezza (h)	164 mm
Linea di fuga (min.)	574 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	6 kV
Tensione continuativa AC (U_c )	4,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	6,7 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	6,4 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	17,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	14,8 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	16,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	17,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	20,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	12,3 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	12,8 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	13,4 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	13,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	67 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	112 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	110 kV
Altezza (h)	164 mm
Linea di fuga (min.)	574 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990503 SBKW 9/DH-I

??store.product.gtin_de?? 4013364537644, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 9/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I
Art.: 990503
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	9 kV
Tensione continuativa AC (U_c )	7,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	24,1 kV
Altezza (h)	164 mm
Linea di fuga (min.)	574 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	9 kV
Tensione continuativa AC (U_c )	7,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	10,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	9,5 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	26,1 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	22,2 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	24,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	26,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	30,6 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	18,4 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	19,1 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	20,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	20,7 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	67 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	112 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	110 kV
Altezza (h)	164 mm
Linea di fuga (min.)	574 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990504 SBKW 12/DH-I

??store.product.gtin_de?? 4013364537781, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 1.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 12/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I
Art.: 990504
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	12 kV
Tensione continuativa AC (U_c )	9,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	32,1 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	12 kV
Tensione continuativa AC (U_c )	9,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	13,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	12,7 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	34,8 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	29,6 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	32,1 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	35,4 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	40,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	14,5 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	25,4 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	26,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	27,5 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	81 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	137 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	132 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990505 SBKW 15/DH-I

??store.product.gtin_de?? 4013364537798, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 15/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I
Art.: 990505
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	15 kV
Tensione continuativa AC (U_c )	12,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	40,0 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	15 kV
Tensione continuativa AC (U_c )	12,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	16,7 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	15,9 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	43,4 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	36,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	40,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	44,1 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	50,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	30,6 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	31,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	33,2 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	34,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	81 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	137 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	132 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990506 SBKW 18/DH-I

??store.product.gtin_de?? 4013364537804, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 2.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 18/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I
Art.: 990506
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	18 kV
Tensione continuativa AC (U_c )	14,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	48,2 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	18 kV
Tensione continuativa AC (U_c )	14,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	20,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	19,0 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	52,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	44,4 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	48,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	53,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	61,2 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	36,9 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	38,2 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	40,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	41,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	81 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	137 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	132 kV
Altezza (h)	208 mm
Linea di fuga (min.)	762 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990507 SBKW 21/DH-I

??store.product.gtin_de?? 4013364537811, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 21/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 16,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I
Art.: 990507
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	21 kV
Tensione continuativa AC (U_c )	16,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	56,2 kV
Altezza (h)	252 mm
Linea di fuga (min.)	950 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	21 kV
Tensione continuativa AC (U_c )	16,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	23,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	22,3 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	61,0 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	52,8 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	56,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	62,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	71,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	43,0 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	44,5 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	46,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	48,2 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	94 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	161 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	155 kV
Altezza (h)	252 mm
Linea di fuga (min.)	950 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990508 SBKW 24/DH-I

??store.product.gtin_de?? 4013364543225, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 24/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I
Art.: 990508
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	24 kV
Tensione continuativa AC (U_c )	19,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	64,2 kV
Altezza (h)	252 mm
Linea di fuga (min.)	950 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	24 kV
Tensione continuativa AC (U_c )	19,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	26,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	25,4 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	69,7 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	59,1 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	64,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	70,8 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	81,5 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	49,1 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	50,8 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	53,3 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	55,0 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	94 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	161 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	155 kV
Altezza (h)	252 mm
Linea di fuga (min.)	950 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990509 SBKW 27/DH-I

??store.product.gtin_de?? 4013364537835, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 0.00 g, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 27/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I
Art.: 990509
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	27 kV
Tensione continuativa AC (U_c )	21,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	72,2 kV
Altezza (h)	296 mm
Linea di fuga (min.)	1137 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	27 kV
Tensione continuativa AC (U_c )	21,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	30,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	28,6 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	78,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	66,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	72,2 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	79,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	91,7 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	55,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	57,2 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	59,9 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	61,9 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	107 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	186 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	176 kV
Altezza (h)	296 mm
Linea di fuga (min.)	1137 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990510 SBKW 30/DH-I

??store.product.gtin_de?? 4013364537842, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 3.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 30/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I
Art.: 990510
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	30 kV
Tensione continuativa AC (U_c )	24,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	80,0 kV
Altezza (h)	296 mm
Linea di fuga (min.)	1137 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	30 kV
Tensione continuativa AC (U_c )	24,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	33,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	31,8 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	86,8 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	73,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	80,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	88,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	101,6 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	61,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	63,4 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	66,4 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	68,6 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	107 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	186 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	176 kV
Altezza (h)	296 mm
Linea di fuga (min.)	1137 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990512 SBKW 33/DH-I

??store.product.gtin_de?? 4013364538054, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 33/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I
Art.: 990512
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	33 kV
Tensione continuativa AC (U_c )	26,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	88,0 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	33 kV
Tensione continuativa AC (U_c )	26,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	36,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	35,0 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	95,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	81,0 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	88,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	97,1 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	111,8 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	67,3 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	69,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	73,0 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	75,4 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	120 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	210 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	198 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990513 SBKW 36/DH-I

??store.product.gtin_de?? 4013364538061, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 36/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I
Art.: 990513
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	36 kV
Tensione continuativa AC (U_c )	28,8 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	96,3 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	36 kV
Tensione continuativa AC (U_c )	28,8 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	40,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	38,2 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	104,5 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	88,7 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	96,3 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	106,2 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	122,3 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	73,7 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	76,3 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	79,9 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	82,5 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	120 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	210 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	198 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990514 SBKW 39/DH-I

??store.product.gtin_de?? 4013364538078, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 39/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I
Art.: 990514
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	39 kV
Tensione continuativa AC (U_c )	31,2 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	104,3 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	39 kV
Tensione continuativa AC (U_c )	31,2 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	43,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	41,3 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	113,2 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	96,1 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	104,3 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	115,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	132,5 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	79,8 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	82,6 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	86,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	89,4 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	120 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	210 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	198 kV
Altezza (h)	340 mm
Linea di fuga (min.)	1325 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990515 SBKW 42/DH-I

??store.product.gtin_de?? 4013364538092, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 42/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I
Art.: 990515
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	42 kV
Tensione continuativa AC (U_c )	33,6 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	112,4 kV
Altezza (h)	384 mm
Linea di fuga (min.)	1513 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	42 kV
Tensione continuativa AC (U_c )	33,6 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	46,6 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	44,5 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	122,0 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	103,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	112,4 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	124,0 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	142,7 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	86,0 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	89,0 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	93,3 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	96,3 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	132 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	234 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	219 kV
Altezza (h)	384 mm
Linea di fuga (min.)	1513 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990516 SBKW 45/DH-I

??store.product.gtin_de?? 4013364538108, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 4.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 45/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I
Art.: 990516
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	45 kV
Tensione continuativa AC (U_c )	36,0 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	120,0 kV
Altezza (h)	384 mm
Linea di fuga (min.)	1513 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	45 kV
Tensione continuativa AC (U_c )	36,0 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	50,0 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	47,7 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	130,2 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	110,5 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	120,0 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	132,4 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	152,4 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	91,8 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	95,0 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	99,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	102,8 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	132 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	234 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	219 kV
Altezza (h)	384 mm
Linea di fuga (min.)	1513 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990517 SBKW 48/DH-I

??store.product.gtin_de?? 4013364538115, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 5.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 48/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I
Art.: 990517
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	48 kV
Tensione continuativa AC (U_c )	38,4 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	128,4 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	48 kV
Tensione continuativa AC (U_c )	38,4 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	53,3 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	50,9 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	139,3 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	118,3 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	128,4 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	141,6 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	163,1 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	98,2 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	101,7 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	106,6 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	110,0 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	144 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	259 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990518 SBKW 51/DH-I

??store.product.gtin_de?? 4013364538139, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 5.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 51/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I
Art.: 990518
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	51 kV
Tensione continuativa AC (U_c )	41 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	137 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	51 kV
Tensione continuativa AC (U_c )	41 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	57 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	54 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	148 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	126 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	137 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	151 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	173 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	104 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	108 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	113 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	117 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	144 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	259 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990519 SBKW 54/DH-I

??store.product.gtin_de?? 4013364538160, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 5.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 54/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I
Art.: 990519
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	54 kV
Tensione continuativa AC (U_c )	43 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	145 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	54 kV
Tensione continuativa AC (U_c )	43 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	60 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	57 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	157 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	133 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	145 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	159 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	184 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	111 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	114 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	120 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	124 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	144 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	259 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	240 kV
Altezza (h)	428 mm
Linea di fuga (min.)	1700 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 990521 SBKW 60/DH-I

??store.product.gtin_de?? 4013364538184, ??store.product.customsTariffNumber_de??: 85354000, ??store.product.grossWeight_de??: 6.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Scaricatore di media tensione SBKW 60/DH-I
Scaricatori MT con schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I
Art.: 990521
o similare.

??store.product.data_de??

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Classe SPD	Media tensione DH alti
Tensione di riferimento AC (U_r )	60 kV
Tensione continuativa AC (U_c )	48 kV
Corrente nominale di cortocircuito (I_sc )	63 kA
Tensione residua con 10 kA (8/20 µs) (U_pl )	160 kV
Altezza (h)	470 mm
Linea di fuga (min.)	1886 mm

Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Forte corrente impulsiva (4/10 µs) (I_h )	100 kA
Classe SPD	Media tensione DH alti
Classe di scarica della linea (LDC)	1
Tensione di riferimento AC (U_r )	60 kV
Tensione continuativa AC (U_c )	48 kV
Capacità di scarica a carica nominale ripetuta (Q_rs )	0,4 C
Capacità di scarica termica nominale (Q_th )	1,1 C
Capacità nominale di assorbimento dell'energia termica (W_th )	3 kJ / kV_Ur
Corrente nominale di cortocircuito (I_sc )	63 kA
Sovratensione temporanea TOV con 1 sec. (U_1s )	67 kV
Sovratensione temporanea TOV con 10 sec (U_10s )	64 kV
Tensione residua con 10 kA (1/2 µs) (U_pl )	174 kV
Tensione residua con 5 kA (8/20 µs) (U_pl )	147 kV
Tensione residua con 10 kA (8/20 µs) (U_pl )	160 kV
Tensione residua con 20 kA (8/20 µs) (U_pl )	176 kV
Tensione residua con 40 kA (8/20 µs) (U_pl )	203 kV
Tensione residua con 500 A (30/70 µs) (U_ps )	122 kV
Tensione residua con 1000 A (30/70 µs) (U_ps )	127 kV
Tensione residua con 2000 A (30/70 µs) (U_ps )	133 kV
Tensione residua con 3000 A (30/70 µs) (U_ps )	137 kV
Isolamento esterno/ tenuta nominale alla tensione alternata (bagnato) (U_PFWL )	156 kV
Isolamento esterno/ tenuta nominale alla tensione impulsiva (U_LIWL )	282 kV
Isolamento esterno / tensione nominale di tenuta a impulso di manovra (in condizioni di bagnato) (U_SIWL )	259 kV
Altezza (h)	470 mm
Linea di fuga (min.)	1886 mm
Resistenza alla torsione	100 Nm
Carico a breve termine (SSL)	350 Nm
Carico a breve termine (SSL)	500 Nm
Temperatura ambiente (T_A )	-60 °C ... +60 °C
Frequenza di rete (f_N )	48-62 Hz
Materiale involucro	Involucro in gomma siliconica
Colore	grigio, RAL 7040
Accessori per il collegamento	Lega in ghisa-alluminio
Connessioni	Morsetti, viti, dadi in acciaio inossidabile
Norme di riferimento per le prove	IEC 60099-4; CEI EN 60099-4

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

SBKW

SBKW ... DH-I-0

??store.product.number.short_de?? 990401 SBKW 3/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990402 SBKW 6/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990403 SBKW 9/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990404 SBKW 12/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990405 SBKW 15/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990406 SBKW 18/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990407 SBKW 21/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990408 SBKW 24/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990409 SBKW 27/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990410 SBKW 30/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990412 SBKW 33/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990413 SBKW 36/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990414 SBKW 39/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990415 SBKW 42/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990416 SBKW 45/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990417 SBKW 48/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990418 SBKW 51/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990419 SBKW 54/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990421 SBKW 60/DH-I-0

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

SBKW ... DH-I

??store.product.number.short_de?? 990501 SBKW 3/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990502 SBKW 6/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990503 SBKW 9/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990504 SBKW 12/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990505 SBKW 15/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990506 SBKW 18/DH-I

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? 990507 SBKW 21/DH-I

??store.notepad.add.feedback_de??
