Dispositivi di scarica e compensazione del potenziale

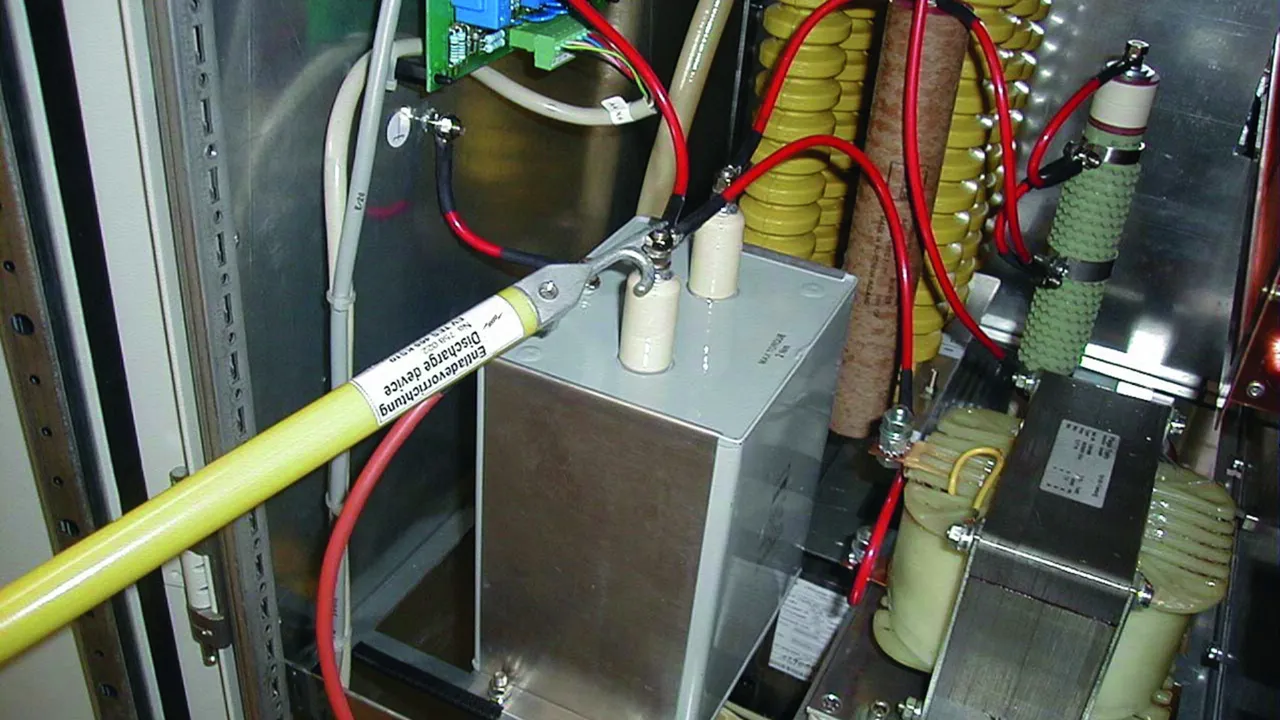

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 ??store.product_de??

??store.product.number.short_de?? 758020 EV TES 465 EK

??store.product.gtin_de?? 4013364098992, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.44 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 ??store.product_de??

??store.product.number.short_de?? 758021 EV TES 465 EZ

??store.product.gtin_de?? 4013364099005, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.20 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 ??store.product_de??

??store.product.number.short_de?? 758022 EV TES 465 KS10

??store.product.gtin_de?? 4013364099012, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 750.00 g, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con morsetto di terra con vite ad alette

1 ??store.product_de??

??store.product.number.short_de?? 758001 EV TS 2000 EK

??store.product.gtin_de?? 4013364004030, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.22 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con pinza di terra con molla di serraggio

1 ??store.product_de??

??store.product.number.short_de?? 758003 EV TS 2000 EZ

??store.product.gtin_de?? 4013364004047, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 2.95 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 ??store.product_de??

??store.product.number.short_de?? 758015 EV EH 1725 EK

??store.product.gtin_de?? 4013364041608, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.62 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 ??store.product_de??

??store.product.number.short_de?? 758025 EV TES STK 1500 KS

??store.product.gtin_de?? 4013364127838, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 2.29 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 ??store.product_de??

??store.product.number.short_de?? 758028 EV EHB 1600 SN7114

??store.product.gtin_de?? 4013364132450, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 5.16 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 ??store.product_de??

??store.product.number.short_de?? 758099 PAV 3+1 16 ZAK

??store.product.gtin_de?? 4013364287587, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 3.21 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 ??store.product_de??

??store.product.number.short_de?? 758036 EV TES 465 SN7215

??store.product.gtin_de?? 4013364133884, ??store.product.customsTariffNumber_de??: 85369095, ??store.product.grossWeight_de??: 1.35 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

??store.product.number.short_de?? 758020 EV TES 465 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

??store.product.number.short_de?? 758021 EV TES 465 EZ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con impugnatura e capocorda lato terra

??store.product.number.short_de?? 758022 EV TES 465 KS10

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con morsetto di terra con vite ad alette

??store.product.number.short_de?? 758001 EV TS 2000 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con pinza di terra con molla di serraggio

??store.product.number.short_de?? 758003 EV TS 2000 EZ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di messa a terra con morsetto dotato di volantino

??store.product.number.short_de?? 758015 EV EH 1725 EK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

??store.product.number.short_de?? 758025 EV TES STK 1500 KS

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

??store.product.number.short_de?? 758028 EV EHB 1600 SN7114

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di compensazione del potenziale con morsetti di terra isolati

??store.product.number.short_de?? 758099 PAV 3+1 16 ZAK

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Dispositivo di scarica con impugnatura, senza conduttore di terra

??store.product.number.short_de?? 758036 EV TES 465 SN7215

??store.product.download.access-denied_de??
