Accessori per il cablaggio STAK

Consente un collegamento passante, ottimale nell'ambito della compatibilità elettromagnetica, secondo CEI 64-8 parte 534

Details

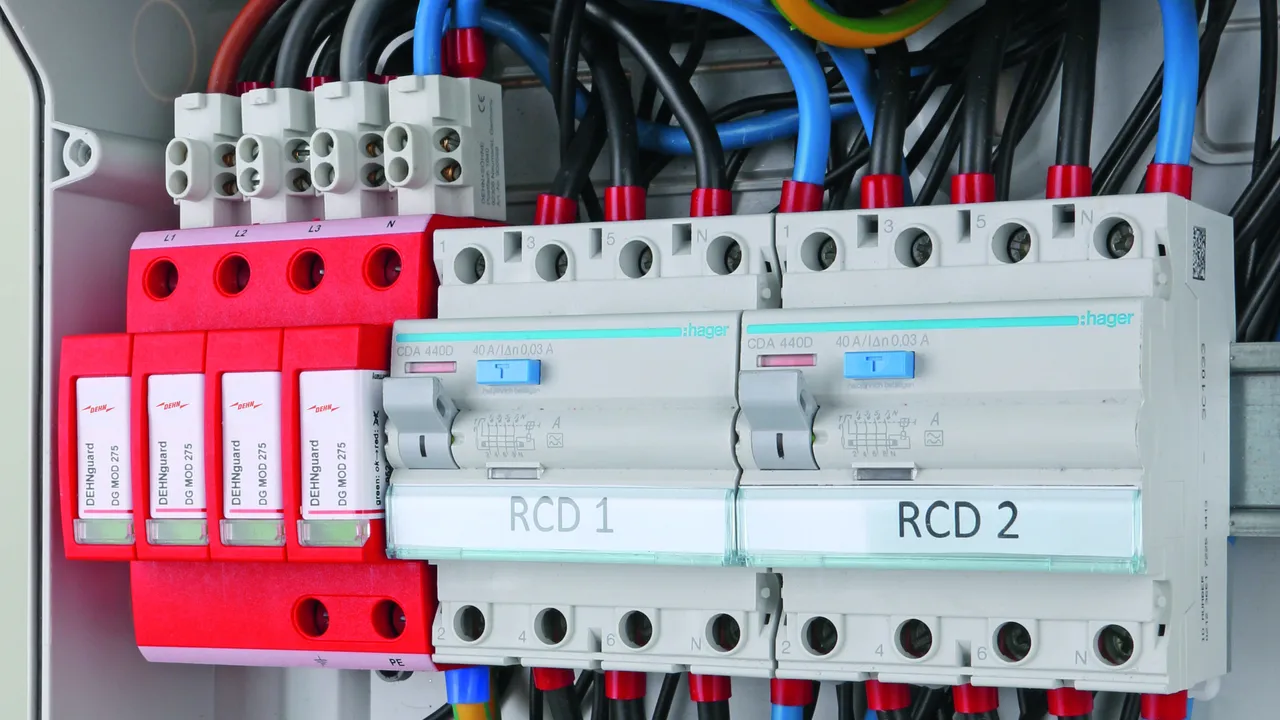

Relizzazione di un collegamento passante di scaricatori di corrente da fulmine e limitatori di sovratensione tramite STAK 2X16, ottimale nell'ambito EMC secondo CEI 64-8 parte 534.

lorem ipsum — Relizzazione di un collegamento passante di scaricatori di corrente da fulmine e limitatori di sovratensione tramite STAK 2X16, ottimale nell'ambito EMC secondo CEI 64-8 parte 534.

Morsetto a molla Push-in STAK 4X10

1 Product

Part No. 952588 STAK 4X10

GTIN 4013364526624, Customs tariff No. (EU): 85369010, Gross weight: 35.67 g, PU: 2.00 pz.

Images

Open PDF

Additional information

Morsetto Push-in STAK 4X10
Sezione di collegamento: 4 x 10 mm²

Fabbricato: DEHN
Tipo: STAK 4X10
Art.: 952588
o similare.

Certificates

Technical data

Tensione massima continuativa AC (U_C )	275 V
Tensione max FV (U_CPV )	1500 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	6,25 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Sezione di collegamento (min.)	1,5 mm² monofilo / 6 mm² a filo sottile
Sezione di collegamento (max.)	10 mm² monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²

Tensione massima continuativa AC (U_C )	275 V
Tensione max FV (U_CPV )	1500 V
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	6,25 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Tenuta al cortocircuito (I_SCPV )	10 kA
Tenuta al cortocircuito (I_SCCR )	50 kA
Corrente di carico nominale (I_L )	40 A
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Sezione di collegamento (min.)	1,5 mm² monofilo / 6 mm² a filo sottile
Sezione di collegamento (max.)	10 mm² monofilo / a filo sottile
Sezione di collegamento (min) con terminale a bussola	1,5 mm²
Sezione di collegamento (max) con terminale a bussola	6 mm²
Sezione di collegamento (max) con terminale a bussola senza colletto	10 mm²
Luogo d’installazione	Spazio interno
Dimensioni di montaggio	1 Unità modulare, DIN 43880
Altezza base con STAK 4X10	57 mm
