Set per applicazioni ferroviarie

Details

Set per linee di trazione (non priva di profilo)

Asta di messa a terra telescopica con anello di regolazione (lunghezza massima 5 m).

2 ??store.products_de??

??store.product.number.short_de?? 750210 BEV OL NPF K

??store.product.gtin_de?? 4013364123793, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 13.44 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 117

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 117

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750218 BEV OL NPF R

??store.product.gtin_de?? 4013364157224, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 14.73 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per linee di trazione (senza profilo *))

Asta di messa a terra telescopica con anello di regolazione (lunghezza massima 5 m).

2 ??store.products_de??

??store.product.number.short_de?? 750211 BEV OL PF K

??store.product.gtin_de?? 4013364123809, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.55 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 118

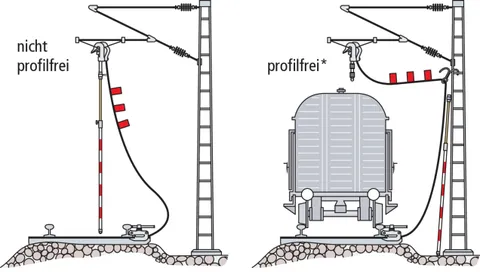

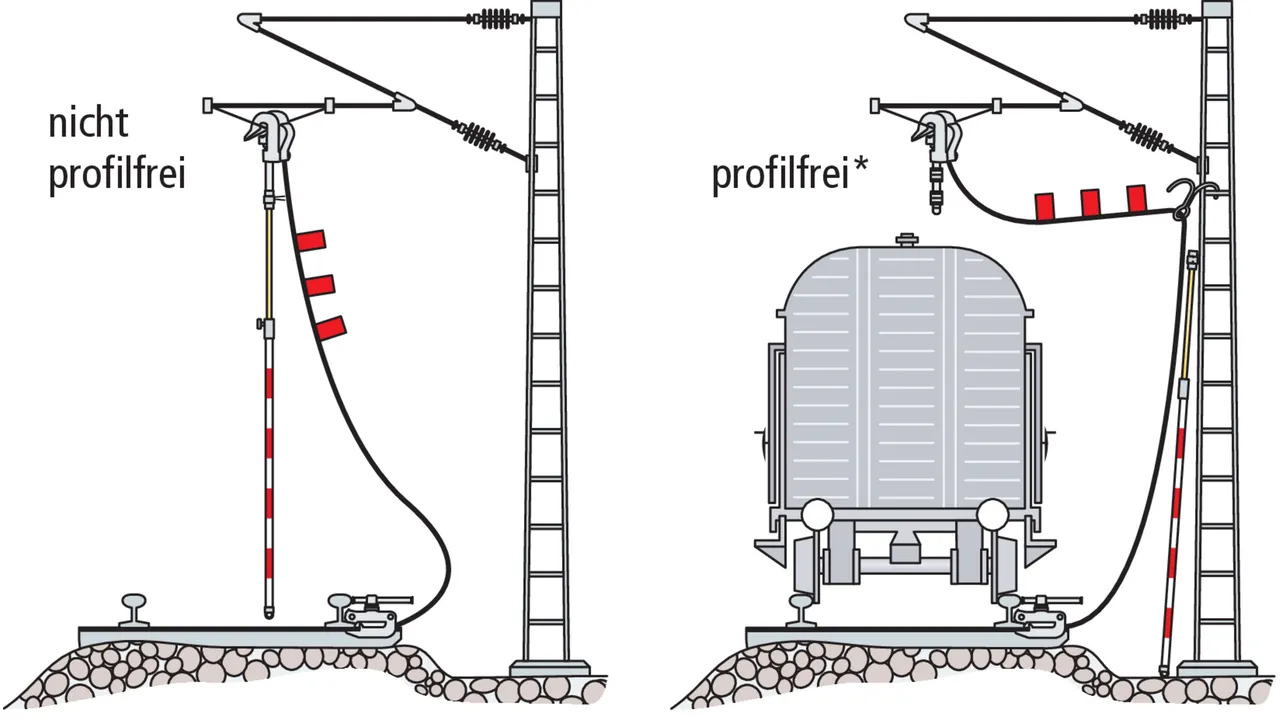

^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 118
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750219 BEV OL PF R

??store.product.gtin_de?? 4013364157231, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 16.87 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per linee di trazione (senza profilo *))

Fioretto di messa a terra telescopico con guida per cavo e gancio (lunghezza massima 5 m).

2 ??store.products_de??

??store.product.number.short_de?? 750214 BEV OL PF V2 K

??store.product.gtin_de?? 4013364123816, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.60 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 115
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
Materiale DB (Ferrovie Tedesche) n.	237 115
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750221 BEV OL PF V2 R

??store.product.gtin_de?? 4013364157248, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 15.51 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.51
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per linee aeree in versione per autoveicoli (non privo di profilo)

Per servizi tecnici di emergenza e gestione delle emergenze.
Set di fioretti di messa a terra telescopici, in sei parti, assemblabili (lunghezza massima 5 m).

2 ??store.products_de??

??store.product.number.short_de?? 750196 BEV OL NPF PKW K

??store.product.gtin_de?? 4013364123823, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 26.58 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
Materiale DB (Ferrovie Tedesche) n.	237 125

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
Materiale DB (Ferrovie Tedesche) n.	237 125

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750216 BEV OL NPF PKW R

??store.product.gtin_de?? 4013364157255, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 26.58 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	8500 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	8500 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per linee aeree in versione per autoveicoli (senza profilo *)).

Per servizi tecnici di emergenza e gestione delle emergenze.
Set di fioretti di messa a terra telescopici, in sei parti, assemblabili (lunghezza massima 5 m).

2 ??store.products_de??

??store.product.number.short_de?? 750200 BEV OL PF PKW K

??store.product.gtin_de?? 4013364123830, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 16.95 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Leva
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Leva
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? 750217 BEV OL PF PKW R

??store.product.gtin_de?? 4013364157262, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 17.08 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Versione	Cricchetto
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

Versione	Cricchetto
Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	12000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	12000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	32,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.67
^*)La messa a terra senza profilo significa che il cavo di messa a terra può essere fissato lateralmente al palo, permettendo così un esercizio ferroviario limitato con una locomotiva diesel.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per trasformatori di trazione su pali della linea di contatto

Per la messa a terra sul supporto portafusibili
Fioretto di messa a terra telescopico con anello di regolazione (lunghezza massima 3,5 m).

1 ??store.product_de??

??store.product.number.short_de?? 750212 BEV US OL ST

??store.product.gtin_de?? 4013364123847, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 13.00 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 121

Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	4000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 121

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per linee di alimentazione, rinforzo, bypass e altre linee

Per la messa a terra delle linee di alimentazione e delle linee ferroviarie ad alta tensione
Fioretto di messa a terra telescopico con anello di regolazione (lunghezza massima 3,5 m).

1 ??store.product_de??

??store.product.number.short_de?? 750213 BEV SVUL

??store.product.gtin_de?? 4013364123861, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 8.76 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 119

Versione conduttore cordato	unipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Lunghezza corda unipolare	4000 mm
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	4000 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.57
Materiale DB (Ferrovie Tedesche) n.	237 119

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Set per impianti di riscaldamento deviatoi e preriscaldamento treni

Per la prima dotazione di un trasformatore di impianti elettrici di riscaldamento deviatoi (EWHA) e di preriscaldamento treni (EZVA).

1 ??store.product_de??

??store.product.number.short_de?? 750215 BEV WHA ZVA

??store.product.gtin_de?? 4013364123878, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 7.30 kg, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Lunghezza corda a partire dal bordo inferiore della punta di captazione	600 / 1800 mm
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.70
Materiale DB (Ferrovie Tedesche) n.	742 402
Il rilevatore di assenza tensione per impianti elettrici di riscaldamento deviatoi (EWHA) è descritto nel capitolo Rilevatore di assenza tensione PHE.

Versione conduttore cordato	bipolare
Sezione corda lato fase	50 mm²
Sezione corda lato terra	50 mm²
Completamente isolato	No
Lunghezza corda a partire dal bordo inferiore della punta di captazione	600 / 1800 mm
Norma	DIN VDE 0683-100 (EN/IEC 61230)
Corrente max di corto circuito I_k 0,06 s	34,0 kA
Disegno DB (ferrovie tedesche) n.	3 Ebgw 01.70
Materiale DB (Ferrovie Tedesche) n.	742 402
Il rilevatore di assenza tensione per impianti elettrici di riscaldamento deviatoi (EWHA) è descritto nel capitolo Rilevatore di assenza tensione PHE.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??
